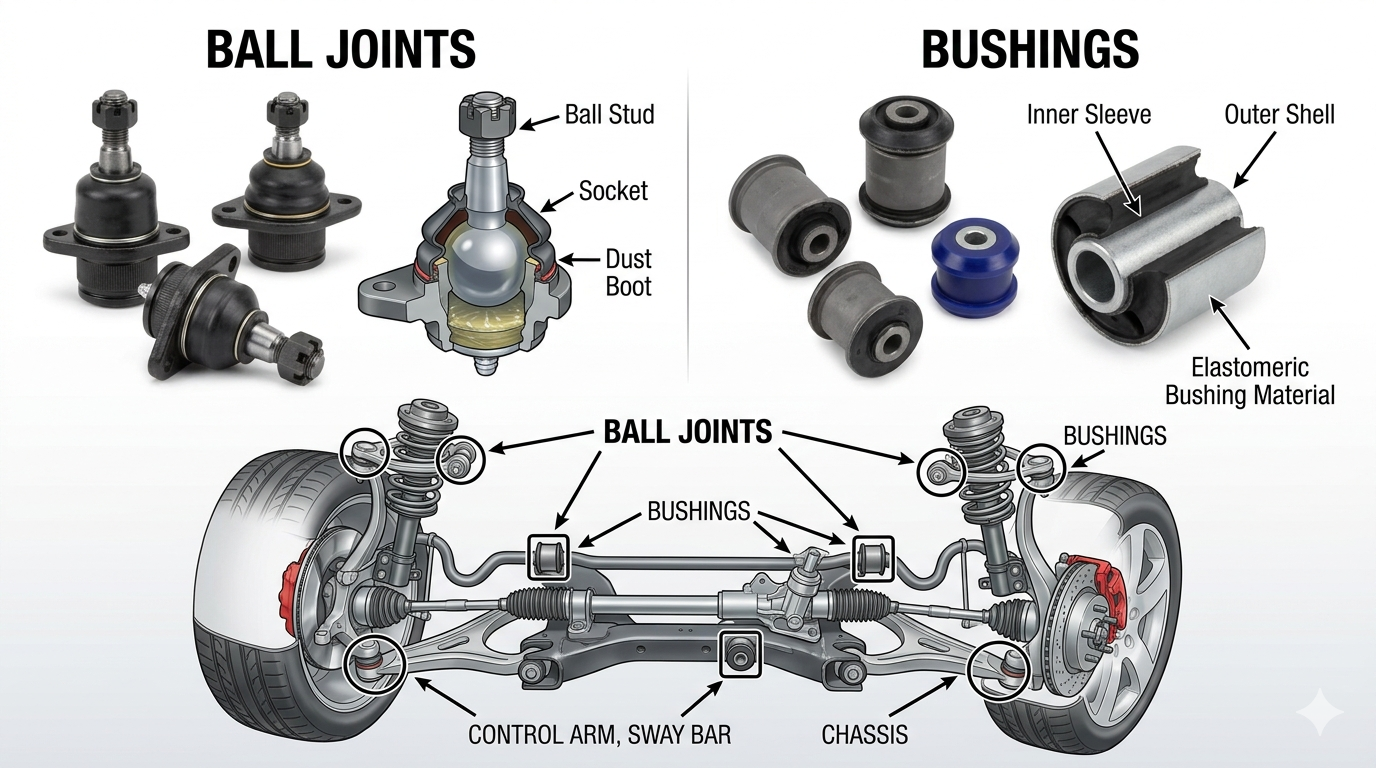

Kuleledd og felleringer er to av de mest kritiske slitasjekomponentene i et kjøretøys fjæring og styresystem. Kuleledd er sfæriske dreiepunkter som kobler hjulnavet til fjæringskontrollarmene, og tillater både rotasjons- og vinkelbevegelse. Bøsninger er sylindriske gummi- eller polyuretanhylser som demper og isolerer metall-til-metall-kontakt ved opphengets dreiepunkter. Begge trenger utskifting når de viser målbart spill, sprekker eller støy - vanligvis hver 70 000 til 150 000 miles avhengig av kjøreforhold, materialkvalitet og vedlikeholdsfrekvens. Ignorerer slitt kuleledd og foringer er en av de viktigste årsakene til for tidlig dekkslitasje, innrettingssvikt og tap av styrekontroll.

Hva er kuleledd? Funksjon, design og plassering

Et kuleledd er et fleksibelt dreiepunkt som består av en kulebolt av herdet stål som sitter inne i et smurt sokkelhus, designet for å bære både last og tillate fleraksebevegelse samtidig. Tenk på det som det menneskelige hofteleddet - det må støtte betydelig vekt mens det roterer fritt i flere retninger uten å binde seg eller miste posisjonsnøyaktigheten.

I et typisk frontfjæringssystem har hvert forhjul minst ett kuleledd — vanligvis både et øvre og et nedre kuleledd i doble ønskebeinsystemer, eller et enkelt nedre kuleledd i MacPherson fjæresystemer. Bakhjulsoppheng på uavhengige multi-link design kan ha to til fire kuleledd per hjul .

Kuleledd har to forskjellige roller avhengig av deres posisjon:

• Bærende kuleledd bære kjøretøyets vekt. I MacPherson-fjærbensoppsett tåler det nedre kuleleddet hele opphengsbelastningen og slites raskere enn ledd i doble ønskebeinsystemer hvor belastningen er fordelt over to ledd.
• Følgerkuleledd styrebevegelse, men bære minimal vertikal belastning. Disse varer vanligvis lenger, men krever fortsatt inspeksjon siden feilen påvirker styregeometrien.

Moderne forseglede kuleledd er forhåndssmurte og vedlikeholdsfrie. Eldre eller ytelsesorienterte design inkluderer imidlertid smørenipler (Zerk-fittings) som bør smøres hver 15 000 til 30 000 miles for å forlenge levetiden.

Hva er bøssinger? Funksjon, materialer og typer

En bøssing er en sylindrisk foring - vanligvis laget av gummi, polyuretan, eller i ytelsesapplikasjoner, sfærisk lagermetall - presset inn i en fjæring eller styrekomponent for å absorbere støt, redusere støy og opprettholde dreiegeometri. Hvor to metallopphengsdeler må rotere eller bøye seg mot hverandre, sitter en bøssing mellom dem for å forhindre metall-til-metall-kontakt.

Bøsninger finnes i hele fjæringen og styresystemet, inkludert:

• Styrearms foringer — ved de indre dreiepunktene til øvre og nedre kontrollarmer
• Svingstang (stabilisatorstang) foringer og endeleddforinger — feste krenningsstangen til underrammen og leddene
• Fjærstangsbøssinger — på bakre dreiepunkt for strekk-/kompresjonsstenger
• Etterhengende armforinger — i bakre multi-link og semi-trailing arm suspensions
• Underramme foringer — isolering av hele underrammen fra chassiset
• Styrestangforinger — montering av styrestativet til underrammen

Gummi vs. polyuretanbøsninger: Hvilken er best?

Gummiforinger er OEM-standarden fordi de absorberer vibrasjoner og veistøy mest effektivt , og tilbyr en kompatibel tur på bekostning av litt vag håndtering på grensen. Polyuretanforinger er hardere, mer dimensjonsstabile og mer motstandsdyktige mot olje-, ozon- og ekstreme temperaturer – og gir skarpere styrerespons og lengre levetid (ofte 2–3× lengre enn gummi ) på bekostning av økt NVH-overføring (støy, vibrasjon, hardhet) til hytta.

Kuleledd vs. bøssinger: kjerneforskjeller på et øyeblikk

Bildetekst: Direkte sammenligning av kuleledd og foringer på tvers av åtte nøkkelattributter, inkludert funksjon, materialer, feilsymptomer, levetid og erstatningskostnader.

Advarselstegn på slitte kuleledd og bøssinger

Det tidligste varseltegnet på sviktende kuleledd og foringer er unormal støy - spesielt klunkende, knirkende eller bankelyder fra frontfjæringen når du kjører over ujevnheter eller under lavhastighetssving. Å oppdage forskjellen mellom kuleleddsvikt og bøssingsvikt tidlig forhindrer både sikkerhetsfarer og kaskadeskader på dekk, innretting og styrekomponenter.

Tegn på slitte kuleledd

• Klunkende eller dunkende støy fra frontfjæringen når du treffer jettegryter, fartsdumper eller ujevn vei – den mest pålitelige tidlige indikatoren
• Vandrende eller vag styring — kjøretøyet driver subtilt uten styreinngang, og krever konstante mindre korrigeringer
• Vibrasjon i rattet ved motorveihastigheter, spesielt mellom 50–70 mph, forårsaket av løs hjulgeometri
• Ujevn eller fjærkledd dekkslitasje - typisk på den indre eller ytre kanten av fordekkene, noe som indikerer at hjulcambervinkelen endres dynamisk når leddet beveger seg for mye
• Visuell inspeksjonsfeil: mer enn 0,5 mm aksialt spill or 1,5 mm radiell klaring målt med en måleindikator indikerer et slitt kuleledd som krever umiddelbar utskifting

Tegn på slitte bøssinger

• Knirking eller knirking fra dreiepunkter for fjæring under sakte parkeringsmanøvrer eller når vekten skifter over ujevnheter - uttørking av gummi er den vanligste årsaken
• Banking eller klunking - vanligvis mindre skarp enn et kuleleddslag; mer en hul dunk når metall kommer i kontakt med metall gjennom en forringet bøssing
• Redusert styreskarphet — kjøretøyet føles "flytende" eller upresist i retningsendringer, ettersom kontrollarmens geometri skifter under belastning
• Synlig sprekkdannelse eller riving av gummibøssingsmaterialet, synlig ved de indre kontrollarmenes dreiepunkter under en visuell inspeksjon av undervognen
• Bremsedykk eller overdreven kroppsrulling — Slitte svingstangsbøssinger og endelenker tillater mer karosserirulling enn krenningsstangen ble designet for å tillate

Hvordan inspisere kuleledd og bøssinger: en trinn-for-trinn-veiledning

En riktig inspeksjon av kuleledd og bøssing krever at kjøretøyet løftes trygt slik at fjæringen henger fritt — utfør aldri denne inspeksjonen med bilen på hjulene, da lasten maskerer leddspill.

Inspeksjon av kuleledd

1. Løft og støtt kjøretøyet på jekk står under rammen (ikke kontrollarmene) slik at fjæringen faller til fullt fall.
2. Ta tak i toppen og bunnen av dekket (12 og 6 posisjoner) og vugg den fast inn og ut. Enhver merkbar bevegelse indikerer kuleleddslitasje - for bærende ledd, 0 mm klaring er den akseptable grensen på de fleste OEM-spesifikasjoner.
3. Ta tak i dekket ved 9 og 3 posisjoner og rock den sideveis. Spill fra side til side i denne posisjonen peker på slitasje på hjullager i stedet for kuleledd.
4. Bruk en skiveindikator for nøyaktig måling: fest til kontrollarmen og plasser sonden mot kuleleddsbolten. Eventuell lesning ovenfor 0,5 mm aksial eller 1,5 mm radial krever vanligvis utskifting.
5. Inspiser støvstøvelen visuelt - en avrevet eller manglende støvel tillater forurensning og akselererer raskt intern slitasje. En revet støvel alene er grunnlag for utskifting i de fleste profesjonelle inspeksjonsstandarder.

Inspeksjon av bøssing

1. Med kjøretøyet løftet , bruk en lyssterk lommelykt og speil for å visuelt inspisere alle tilgjengelige kontrollarmer, svingstang og etterfølgende armforinger for sprekker, rifter eller ekstrudering (gummi som klemmes ut av huset).
2. Bruk en pry bar påføres forsiktig på kontrollarmen nær hver gjennomføringsplass. Bevegelse større enn 3–4 mm i alle retninger indikerer bøsningsfeil.
3. Se etter oljeforurensning - oljeaktig, hovent eller misfarget gummi indikerer at bøssingen har absorbert petroleumsprodukter (vanlig nær motor eller girkasse), noe som dramatisk akselererer forringelsen.

Gummi vs. polyuretanbøsninger: Detaljert sammenligning

Bildetekst: Sammenligning av OEM-gummiforinger versus polyuretanforinger på tvers av ni ytelses-, holdbarhets- og brukskriterier for å hjelpe deg med å velge riktig foringsmateriale for kjøretøyet ditt.

Utskifting av kuleledd og bøssing: kostnader, arbeid og hva du kan forvente

Ved å bytte sammen kuleledd og foringer under ett enkelt fjæringsservicebesøk sparer du betydelige arbeidskostnader , siden begge komponentene krever fjerning av hjul, demontering av fjæring og en justering etter reparasjon - arbeid som overlapper nesten helt.

Typiske erstatningskostnader

• Utskifting av kuleledd (ett hjørne): $150–$350 deler og arbeid for de fleste personbiler. Lastebiler og SUV-er med innpressede kuleledd på kraftige kontrollarmer varierer fra $300–$600 per hjørne .
• Bytte av styrearmbøssing: $80–$200 per kontrollarm hvis bøssinger skiftes separat. Å trykke ut og presse inn nye bøssinger krever en hydraulisk presse - de fleste butikker bytter ut hele kontrollarmenheten når byttekostnaden for bøssing nærmer seg prisen på montert arm, som er vanlig på mange moderne kjøretøy.
• Komplett skifte av kontrollarm (armkuleleddbøssinger som en enhet): $200–$500 per hjørne for de fleste kjøretøy - ofte den mest økonomiske ruten når både kuleledd og bøssinger er slitt samtidig.
• Firehjulsjustering etter opphengsarbeid: legge til $80–$150 — obligatorisk etter utskifting av kuleledd eller kontrollarmbøssing.

Bør du bytte ut kuleledd og bøssinger i par?

Ja – å erstatte begge sider samtidig er standard profesjonell anbefaling når kjørelengden overstiger 80 000 miles eller når kjøretøyet er mer enn 8 år gammelt. Komponenter slites med samme hastighet på grunn av samsvarende kjørelengde og miljøeksponering. Hvis du bare erstatter den mislykkede siden, vil den motsatte siden sannsynligvis mislykkes innen 12–18 måneder, noe som krever en gjentakelse av den samme arbeidskostnaden.

Faktorer som akselererer kuleledd- og bøssingslitasje

Kjøreforhold og kjøretøybelastning har større innvirkning på kuleledd og bøssings levetid enn kjørelengde alene - Et kjøretøy som kjøres 50 000 miles på rufsete veier kan ha dårligere fjæringsslitasje enn et med 100 000 motorvei miles.

• Røffe eller ikke-asfalterte veier: Pothole-støt gir sjokkbelastninger 3–5× større enn normal veibelastning til kuleledd. Et enkelt kraftig slag i et hull kan deformere kulehylsen eller knekke en forringet gummibøssing.
• Tung nyttelast eller tauing: Hvis du laster et kjøretøy utover dets nominelle GVWR, øker kuleleddbelastningen proporsjonalt. Tauing med maksimal nominell kapasitet reduserer kontinuerlig kuleleddenes levetid med anslagsvis 20–35 % sammenlignet med ubelastet bruk.
• Løftede suspensjoner: Suspensjonsløftesett øker CV-akselen og kuleleddenes driftsvinkler utover designområdet, og øker slitasjen dramatisk – noe som ofte reduserer kuleleddets levetid til 30 000–50 000 miles i tungt løftede lastebiler.
• Forsømt justering: Forskyvning skaper ujevn sidebelastning på kuleledd og unormal bøyebelastning på bøssinger. Et kjøretøy med bare 0,5° overflødig camber kan akselerere indre kuleleddslitasje med opptil 40 %.
• Revet støvstøvler: Når beskyttelsesstøvelen på et kuleledd eller bøssing er revet, begynner skitt, grus og vanninntrengning umiddelbart. Forurenset fett i en kuleleddssokkel sliter på sokkelforingen, og reduserer gjenværende levetid fra år til måneder .
• Salt- og korrosjonsmiljøer: Veisalt i vinterklima trenger inn mellom kuleleddhus og kontrollarmer, griper inn komponenter og akselererer ytre korrosjon som til slutt kompromitterer selve leddhuset.

Konsekvensen av å ignorere mislykkede kuleledd: et sikkerhetsperspektiv

Et fullstendig sviktet kuleledd - et hvor tappen skiller seg fra sokkelen - forårsaker umiddelbar og totalt tap av ratt- og hjulkontroll , som National Highway Traffic Safety Administration (NHTSA) klassifiserer som en katastrofal sikkerhetssvikt. Når et lavere kuleledd skiller seg, kollapser hjulet innover (negativ camberfeil), spindelen faller, og kjøretøyet har ingen styre- eller bremsemyndighet i det hjørnet.

NHTSA-data viser det feil på opphengskomponenter – inkludert kuleledd — står for ca 5000 bilulykker årlig i USA. I motsetning til foringssvikt, som reduserer ytelsen gradvis, kan kuleleddsvikt oppstå plutselig og uten ytterligere forvarsel etter det første klunkingstadiet.

Den praktiske sikkerhetsregelen: ethvert målbart spill i et bærende kuleledd er grunnlag for umiddelbar utskifting . Det er ingen akseptabel "monitor og driv"-terskel for slitte bærende kuleledd.

Ofte stilte spørsmål om kuleledd og bøssinger

Konklusjon: Prioritering av kuleledd og bøssings helse er ikke-omsettelig

Kuleledd og felleringer work as a system — når den ene brytes ned, blir den andre tvunget til å kompensere, noe som øker slitasjen over hele fjæringen. Å behandle dem som separate, uavhengige bekymringer fører til ufullstendige reparasjoner, gjentatte justeringer og fortsatt dekkslitasje.

Den praktiske takeaway: inspisere kuleledd og foringer ved hver dekkrotasjon (hver 5 000–7 500 mil), skift ut slitte komponenter i akselpar, følg alltid fjæringsarbeid med en firehjulsjustering, og velg komponentkvalitet som passer til kjøretøyets bruksområde – OEM-gummi for komfortorienterte daglige førere, polyuretan for ytelse eller tunge applikasjoner.

En komplett oppfriskning av frontfjæringen – inkludert begge deler kuleledd og foringer — koster vanligvis $600–$1200 for de fleste passasjerkjøretøyer og representerer en av de mest effektive vedlikeholdsinvesteringene som er tilgjengelige for å gjenopprette både sikkerhet og kjøredynamikk på ethvert kjøretøy over 80.000 miles.
